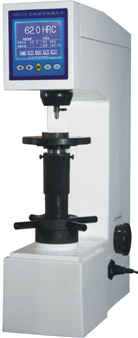

HRSS-150型 數顯洛氏表面洛氏硬度計

 產品簡介   Product introduction

---

HRSS-150型 數顯洛氏表面洛氏(全洛氏)硬度計是我司集數顯洛氏硬度和數顯表面洛氏硬度于一體的新型硬度試驗機，獨特的結構設計和微處理系統，使該機技術性能達到較高水平。其初試驗力和總試驗力可同步切換，力值的精確，較高的測量精度、穩定的示值重復性，多種硬度標尺任意選擇，各硬度標尺間可任意轉換，是新一代洛氏和表面洛氏的典范機型。

該機采用5.2寸大屏幕液晶顯示，操作便捷，并可進行標尺選擇，壓頭匹配提示，各種硬度值換算對照；保持時間增減；照明和屏幕亮度調整；示值數據存、取、打印處理等各項完備的功能。還配備有RS-232接口可與計算機聯動工作。是科研、實驗室及各類制造業洛氏硬度測試?yán)硐氲倪x擇。

HRSS-150型 數顯洛氏表面洛氏(全洛氏)硬度計具備了洛氏、表面洛氏、塑料洛氏等試驗方法，六級試驗力的多功能硬度計，能滿足多種洛氏硬度測試需求。試驗力的加荷、保荷、卸荷采用自動切換機構，試驗力變換由手輪的旋轉而獲得，由高精度傳感器測量壓痕深度，并由內部系統程序計算出硬度值顯示出來。

本機外形新穎、功能齊全、操作方便顯示清晰直觀、性能穩定，是集機電于一體傳感器閉環系統的產品，可進行洛氏、表面洛氏全部標尺的硬度測試。操作簡便迅速，界面直觀，基本沒有人為的操作誤差，具有很高的靈敏度，穩定性，適用于車間和試驗室，廣泛用于科研機構及大專院校。

各項技術指標均符合：GB/T230.3-2002洛氏硬度計技術條件，參照ISO6508-2:1999國際標準。

 應用范圍   Applications

---

洛氏硬度計適用于黑色金屬、有色金屬和非金屬材料的硬度測定。主要用于淬火、表面淬火鋼、調質、退火鋼、冷硬鑄件、硬鑄鐵、硬質合金鋼、滲碳鋼、軟銅、銅合金、鋁合金、軸承鋼、硬化薄鋼板、可鍛鑄件等。

表面洛氏硬度計適用于表面淬火鋼、銅、鋁合金薄板、帶鋼、硬質合金鋼、鍍鋅、鍍鉻、鍍錫、軸承鋼、硬化薄鋼板、可鍛鑄件、材料表面熱處理和化學表面處理的各種金屬材料等。

1、HRA：硬質合金、碳化物表面淬火鋼、硬化薄鋼板；

2、HRD：薄鋼板、表面淬火鋼；

3、HRC：淬火鋼、調質鋼、冷硬鑄鐵；

4、HRF：鑄鐵、鋁、鎂合金、軸承合金、退火銅合金、薄軟鋼板等；

5、HRB：軟鋼、鋁合金、銅合金、可鍛鑄鐵、退火鋼；

6、HRG：磷青銅、鈹青銅和可鍛鑄鐵；

7、HRH：鋁、鋅、鉛等；

8、HRE、HRK：軸承合金、錫、硬塑料等軟材料；

 工作原理   Working principle

---

洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。

洛氏硬度的計算公式：HRA、C=100—(e/0.002)

                              HRB=130—(e/0.002)

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 性能特點   Performance characteristics

---

1、整機穩定性、重復性、剛性和裝配工藝遠高于其他同類機型；

2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

3、洛氏、表面洛氏硬度標尺的選用；共有18種標尺供選擇，試驗力自動選擇。；

4、5.2寸超大屏幕LCD液晶數字顯示硬度動態實驗過程；

5、齒輪、變荷手輪、表盤等大部分零部件均采用金屬材質，使用壽命更長；

6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

7、多種洛氏硬度測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T等；

8、精度符合GB/T230-2002、國際標準EN-ISO 6508和ASTM E-18。

9、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力；

10、外置式試驗力選擇旋鈕，操作簡單；

11、測試空間大，可允許放置較大的試樣；

12、標準配置齊全，可滿足所有標尺的測試要求；

13、LCD數字顯示多種洛氏標尺的硬度值；

14、內置硬度轉換標尺，可輕松轉換至各種硬度標尺，如維氏HV和布氏HB；

15、菜單式LCD顯示屏，功能齊全，如GO/NO/GO判斷，硬度轉換，總試驗力，日期，時間等；

16、內置打印機打印輸出測試數據及統計數據；

17、內置RS232數據輸出接口；

18、硬度測試保持時間可任意選擇；

19、本機具備復位、刪除功能；

20、可瀏覽硬度測試的示值；最多顯示24次測量記錄；

 技術指標   Technical indicators

---

	HRSS-150 數顯洛氏、表面洛氏（全洛氏）硬度計
硬度標尺	洛氏：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK； 表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T； 塑料洛氏：HRE、HRL、HRM、HRR；
初試驗力	98.07N(10kg)		29.02N(3kg)
總試驗力	588(60kg)、980N(100kg)、1471N(150kg)		147.1N(15kg)、294.2N(30kg)、441.3N(45kg)
測量范圍	HRA：20～88，HRB：20～100，HRC：20～70、HRD：40～77、HRE：70～100； HRF：60～100、HRG：30～94、HRH：80～100、HRK：40～100； HR15N：70～91、HR30N：42～80、HR45N：20～70、HR15T：73～93、HR30T：43～82、HR45T：12～72； HRE：70～94、HRL：100～120、HRM：85～110、HRR：114～125；
讀數方式	大屏幕液晶數字顯示
打印系統	內置微型打印機
試驗力加載方式	電動
試驗力保荷時間	自動（0-60S）
試樣最大高度	200mm
試樣最大寬度	165mm
硬度分辨率	0.1HR
拓展接口	RS232接口
轉換標尺	布氏HB、維氏HV、努氏HK等
電源	AC220V±5%；50~60Hz（可定制AC110V±5%）
外形尺寸	（520×280×700）mm
重量	85kg
執行標準	GB/T3398.2 塑料洛氏硬度計技術條件，JJG884檢定規程



 標準配置   Standard configuration

---

1、主機；

2、洛氏金剛石壓頭；

3、φ1.5875mm鋼球壓頭；

4、大平面試臺；

5、中平面試臺；

6、V型試臺；

7、砝碼組；

8、標準硬度塊

9、防塵罩；

10、電源線；

11、產品合格證書；

12、產品使用說明書；

 注意事項   Precautions

---

1、 試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。

2、儀器搬運時應托底搬運，并取下砝碼和吊桿，不得橫倒。

3、在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。

4、硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。

5、硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。
