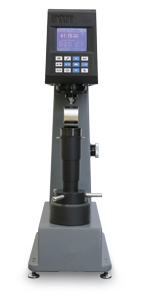

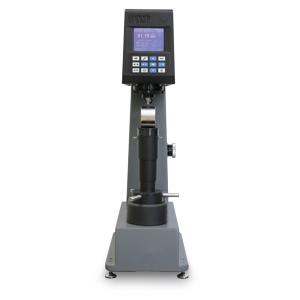

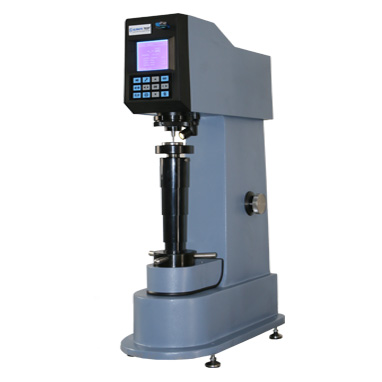

574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏）



 產品簡介   Product introduction

---

574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏），洛氏硬度測試方法可以快速、可靠的測定各種金屬，合金，小型精密部件，線材，塑料等各種試樣的硬度，洛氏硬度標尺可覆蓋從較軟的材料到較硬的鋼材的硬度測試。可靠的砝碼加載洛氏硬度計，具有普通洛氏和表面洛氏標尺。是鋼材，銅，鑄鐵，薄型材料，硬質合金，同時也是表面硬化材料硬度測試的更好選擇。

574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏），性能穩定可靠，擁有所有普通洛氏硬度標尺（60，100，150Kgf總試驗力）和表面洛氏硬度標尺（15，30，45Kgf總試驗力），能夠滿足不同洛氏硬度測試的要求。本洛氏硬度計采用專業化的工業設計，人性化的LCD操作面板外觀新穎，操作簡單，內置USB接口可方便地將數據導入 Microsoft? Excel?或其他應用程序。574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏）配備了先進的自動剎車系統保證初試驗力精確加載，高精密的 深度測量系統確保了硬度測試結果的高精確性和重復性。質量上乘，結構堅固耐用并具備同級別產品中重復性和再現性（GR&R）。

本機試驗操作簡單，測量迅速，可在指示表上直接讀取硬度值，工作效率高，成為常用的硬度試驗方法之一。由于試驗力較小，壓痕也小，特別是表面洛氏硬度試驗的壓痕更小，對大多數工件的使用無影響，可直接測試成品工件，初試驗力的采用，使得試樣表面輕微的不平度對硬度值的影響較小，因此，此儀器非常適于在工廠使用，適于對成批加工的成品或半成品工件進行逐件檢測，該試驗方法對測量操作的要求不高，非專業人員容易掌握。

574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏）共有6級試驗力，洛氏、表面洛氏、塑料洛氏三種試驗方法可供用戶選擇能滿足用戶多種測試需要。洛氏硬度測試時采用自動剎車系統，測試硬度簡單方便。測量完成后由液晶屏直接讀數，方便直觀。數據保存U盤或直接通過數據線傳輸至電腦；試驗力的加載、保持、傳感器的計數全部采用全自動控制，加卸載時間可以自行控制。此款機器靈敏性高，重復精度好，廣泛用于生產線和實驗室。

 應用范圍   Applications

---

普通洛氏硬度：鋼，銅，鑄鐵，熱處理件，鍛件；

表面洛氏硬度：燒結碳化物, 薄鋼板，熱處理件；

全洛氏（洛氏、表面洛氏、塑料洛氏）：鋼，銅，鑄鐵，薄型材料，熱處理件，有色金屬，鍛件；

 工作環境   Work environment

---

1、在室溫10~35℃的范圍內；

2、在穩固的基礎上水平安裝；

3、在無震動的環境中；

4、周圍無腐蝕性介質；

5、室內相對濕度不大于65%；

 工作原理   Working principle

---

洛氏硬度的試驗原理：用金剛石圓錐體壓頭或一定直徑的鋼球壓頭，在初試驗力F0 和主試驗力F1 先后作用下，壓入試樣表面，保持一定時間，卸除主試驗力，保留初試驗力，此時的壓入深度為h1，在初試驗力作用下的壓入深度為 h0，它們之差e(h1—h0)來表示壓痕深度的永久增量。每壓入0.002mm為一個洛氏硬度單位。（圖1）

洛氏硬度的計算公式：HRA、C=100—(e/0.002)

                              HRB=130—(e/0.002)

 性能特點   Performance characteristics

---

1、專為出口機型設計，測量精度、穩定性、重復性、整機剛性和裝配工藝遠高于國產機型；

2、機身采用一體鑄造成型，穩固、耐用、無變形、承受力大；

3、機壁厚度高達12mm，機身凈重超過110公斤；

4、本機采用德國海德漢高精度長度計，測量精度、使用壽命遠高于同類機型；

5、齒輪、變荷手輪、升降機構等大部分零部件均采用金屬材質，使用壽命更長；

6、自主油漆噴涂技術，高檔金屬漆，其它家為噴塑或者椐紋漆；

7、精度符合以下標準：ASTM E18, ASTM D785, ASTM B294, ISO 6508, JIS Z2245, GB/T 230；

8、整機采用電動加荷、卸荷、保荷，測試過程無需人工施加試驗力；

9、外置式試驗力選擇旋鈕，操作簡單；

10、測試空間大，可允許放置較大的試樣，最大測量高度可達280mm；

11、標準配置齊全，可滿足所有標尺的測試要求；

12、數字控制試驗力保持時間，保持時間任意可調；

13、試驗力加載采用驅動傳感器永磁無刷直流電機，試驗力施加精度遠高于原始砝碼加載方式；

14、數據顯示可通過大屏幕液晶LCD數字動態顯示完整測量過程；

15、數據輸出可通過USB端口保存至U盤； 或通過RS232連接線輸出至電腦端；

16、本機集洛氏、表面洛氏、塑料洛氏等多種測量于一身；多種洛氏硬度測量標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y；

 技術指標   Technical indicators

---

	574型 高精度精密全洛氏硬度計（數顯洛氏、表面洛氏、塑料洛氏）
測試范圍	普通洛氏、表面洛氏、塑料洛氏
硬度標尺	A,B, C, D, E, F, G, H, K, L, M, P, R, S, V, 15N, 30N, 45N, 15T, 30T, 45T, 15W, 30W, 45W, 15X, 30X, 45X, 15Y, 30Y, 45Y
初試驗力	3, 10 Kg  (29.42, 98.07 N)
總試驗力	15, 30, 45, 60, 100, 150 Kg (147.1, 294.2, 441.3, 588.4, 980.7, 1471 N)
試驗力加載方式	24V驅動傳感器永磁無刷直流電機
保壓時間	初試驗力保持時間: 0.1 - 50.0 s 主試驗力保持時間: 1.0 - 50.0 s 彈性恢復時間: 0.2 - 50.0 s
試件最大允許高度	280 mm ，安裝夾具可能減小最大使用高度
加卸載方式	自動（手動加載初試驗力后，自動加載主試驗力，自動保壓，自動卸載，自動測量，具有初試驗力自動剎車功能）
照明方式	可調節的 LED
執行標準	符合以下標準：ASTM E18, ASTM D785, ASTM B294, ISO 6508, JIS Z2245, GB/T 230
轉換標尺	符合以下標準：ASTM E140, ISO 18265, DIN 50150, GB T1172 ，可同時轉化4種標尺
數據顯示	大屏幕液晶LCD數字顯示
界面語言	漢語（簡體中文）；可定制其他語言
深度讀數	德國海德漢ST1288長度計
數據輸出	USB 及RS-232輸出（USB端口保存至U盤； 通過RS232連接線輸出至電腦端）
分辨率	0.1 or 0.01 HR (可選)
測試深度	最大測試高度：280 mm；壓頭中心距機身距離：160 mm
機器尺寸	高: 900 mm；寬: 290 mm；長: 580 mm；
最大承載試樣	100 Kg (220 lb)
機器自重	120 Kg (165 lb)
電源	100 - 240V AC 60/50 Hz
使用范圍	鋼，銅，鑄鐵，薄型材料，熱處理件，鍛件

 標準配置   Standard configuration

---

1、洛氏硬度計 主機

2、金剛石洛氏壓頭

3、φ1.5875mm球壓頭

4、大平試臺

5、中平試臺、

6、“V”型試臺

7、標準洛氏硬度塊：HRC高、低

8、標準砝碼

9、防塵塑料罩

10、電源線

11、產品使用說明書

12、產品合格證書

 選配附件   Optional accessories

---

洛氏硬度計附件可被應用于各種不同類型和形狀的試樣，試臺和夾具在試驗力加載過程中支撐試樣以保證得到精確地測試結果，由于洛氏硬度采用深度測量原理試樣支撐在洛氏測試中起到關鍵作用，測試過程中試樣任何移動都會傳遞到壓頭和深度測量系統，進而導致示值誤差。根據洛氏測試原理（1個普通洛氏單位等于0.002mm或0.00008inch）發生0.001英寸的位移就能引起10個洛氏單位誤差。支撐夾具的選擇必須與試樣形狀、尺寸項匹配提供良好的支撐。

圓形試臺

圓形試臺適用于滾珠或其它圓形試樣的硬度測試。試臺凹面確保球形試樣與壓頭保持水平，試樣直徑可覆蓋1/16 - 1 in (1.5 -25.4 mm)。

圓柱形試臺

圓柱形試臺可滿足圓柱形試樣的直徑范圍2 - 8 in (50 - 203 mm)。

點型試臺

點型試臺適用于具有最小接觸面要求的小零件和薄片硬度測試。該試臺可安裝在Wilson Hardness早期型號以及當前的R574和2000系列洛氏硬度計上。

574彈性保護套

彈性保護套用于硬度測試過程中對試樣的固定，574彈性保護套在測試前和未加載試驗力情況下可施加60 kgf (132 lbs)左右的力固定試樣，這樣可保證測試過程中固定在彈性保護套和試臺之間的試樣不發生任何位移。
