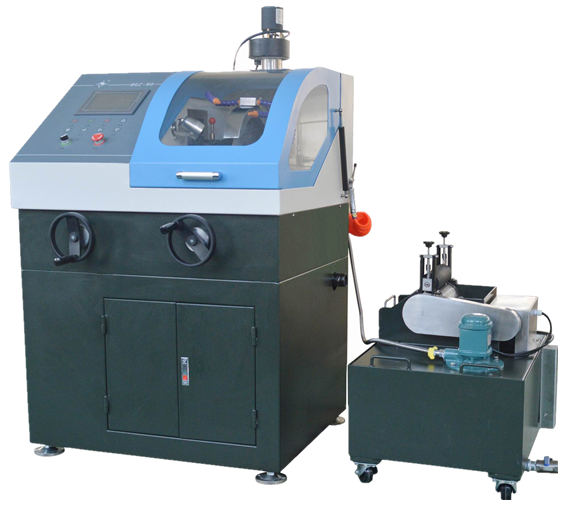

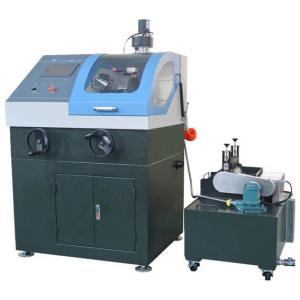

QGZ-90型 全自動精密金相試樣切割機（90mm）

 產品簡介   Product introduction

---

QGZ-90型 全自動精密金相試樣切割，是由電子觸摸開關控制，通過切割砂輪片和強大冷卻系統對試樣進行切割，可防止試樣的過程中過熱而燒壞組織，本機具有自由設備切割速度供，可對不同直徑的材料進行切割設定。從而提高了切割工件效率，該機可分手動和自動設定。

QGZ-90型 全自動精密金相試樣切割機是集手動方式和自動方式于一體的精密切割機；具備可選X軸移動工作臺，進行自動Y軸方向連續的切割功能；具備可調高度主軸功能；該設備可以用于各種形狀、尺寸和材料的樣品切割。其切割能力可以滿足生產檢驗和實驗室日常檢測切割樣品之用。

本機還可以切割不同的試樣而對切割速度進行設定，從而提高啦切割試樣的質量，該機分手動切割和自動切割，大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相實驗必備的制樣設備之一。

金相切割機主要用于金相試樣的取樣，若取樣不當，則達不到檢驗?zāi)康模蚨x擇適合的切割機，對取樣工作非常重要。對金相切割機的選型一般以被取樣材料的規格大小為參考，如小工件可以選用小切割直徑的金相切割機，相對較大的工件可以選用切割范圍較大的切割機。根據被取樣材質的不同，選配不同的切割片，以便達到理想的取樣目的。

 性能特點   Performance characteristics

---

1、主機采用全塑鋼機身；

2、超大切割室；

3、手動/自動雙重切割方式；

4、屏顯式控制系統，直接選擇切割速度；

5、自動3通道冷卻系統，避免試樣塊燒；

6、封閉式切割，開機保護功能；

7、獨立冷卻系統；

8、機身內置高亮度防水照明系統，有效輔助切割；

9、超大透明視窗，可隨時觀察切割動態過程；

10、機身內置三重過濾系統，有效過濾切割過程帶來的鐵屑；

11、工作臺可根據用戶要求定制（超大工作臺，雙邊移動等）；

12、主電機采用變頻電動機進行驅動，具備從500RPM到3000PRM的轉速調整范圍，并且轉速穩定不會因負載改變，滿足了各種不同材料的切割需要；

13、主軸高度可調整，適用從小型薄型的金剛石鋸片到大型的砂輪切割片，并可于切割片損耗時，進行補償，有效的提高了切割片的利用，節省了成本；

14、可選X軸移動工作臺，在自動切割模式下，可以進行自動Y軸方向連續的系列切割；

15、水平式自動或手動一體進刀方式，進刀方式靈活，進刀行程大，可適用于更大工件的切割；

16可以選用程序控制進刀，進行精確的進刀控制；

17、超大的樣品觀察窗，使使用者更便于觀察樣品的切割過程；

18、配備的排氣裝置，可保證切割時產生的各種蒸汽和煙霧的高效流動排出，使觀察變得更清楚；

19、可調節LED燈照明設計，可實現對整個切割室所用區域的有效照明；

20、采用帶有磁性系統的過濾水箱，循環水通過磁性系統時，切割時產生的金屬切割碎屑被磁性系統吸出并排除出去，提高樣品切割的效果和循環水的利用次數，并且避免堵塞實驗室的排水系統；

 技術指標   Technical indicators

---

機身材質	塑鋼機身/防爆透明觀察窗
最大切割直徑	90mm（棒材）
主軸轉速	50-3000rpm
切割主軸升降行程	50mm
切割主軸升降方式	回轉手輪控制
不銹鋼夾緊法蘭	￠80mm
切割片材質	金剛石、樹脂
切割片規格	（250-300）X（1.5-2）X32mm
切割方式	全自動/手動
操作方式	液晶觸摸屏及薄膜按鍵
進給方式	電機帶動水平螺桿推進工件方式進刀，速度皆可調整，進給速1-40mm/min 自動模式：自動進給，到達設定位置后自動回到原點 手動模式：回轉手輪控制或按鍵控制（電機帶動，手動控制）
進給方向	水平進給
Y軸最大行程	260mm
X軸移動工作臺行程	40mm
切割平臺尺寸	435*300mm，采用12mm槽寬T型工作臺
冷卻系統	獨立循環水冷系統；自動（水冷3通道）
水箱容量	90L
水箱過濾裝置	有
緊急停止按鍵	有
電機功率	3KW
機臺形式	落地式
加持臺形式	快速推拉式虎鉗左右手操作各一組  鉗口高度60mm
照明系統	高亮度防水照明（內置）
過濾系統	三重過濾裝置（內置）
外形尺寸	750mmX800mmX1400mm
電源	380V/50HZ
重量	260KG

 標準配置   Standard configuration

---

1、主機  1套

2、砂輪片  1片

3、水管  1根

4、電源線  1只

5、把手  1只

6、冷卻系統  1套

7、快速夾具  1套

8、隨機文件  1份

 選配附件   Optional accessories

---

A、普通型金相切割片：適合切割普通鋼鐵，鑄鐵及淬火鋼等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

該系列產品切割硬度分為：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

產品名稱	磨料	規格/mm	備注
金相切割片A系列	Al2O3	230*0.8-1.5*25-32	適應切割：普通鋼鐵材料、碳素鋼、合金鋼、鑄鐵件、未淬火鋼等黑色金屬材料。
		250*1.2-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.5-3.0*25-32
		450*2.8-3.2*25-32
		500*3.0-3.5*32



B、精致型金相切割片：適合切割高碳鋼、高速鋼及大直徑高硬度淬火鋼等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

該系列產品切割硬度分為：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

產品名稱	磨料	規格/mm	備 注
金相切割片B系列	Al2O3	230*0.8-1.5*25-32	適應切割：高碳鋼、合金鋼、高速鋼、淬火鋼及易熱材料等黑色金屬。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32
