Kingscan IV 便攜式全自動布氏硬度壓痕測量系統（美國進口）
產品簡介 Product introduction

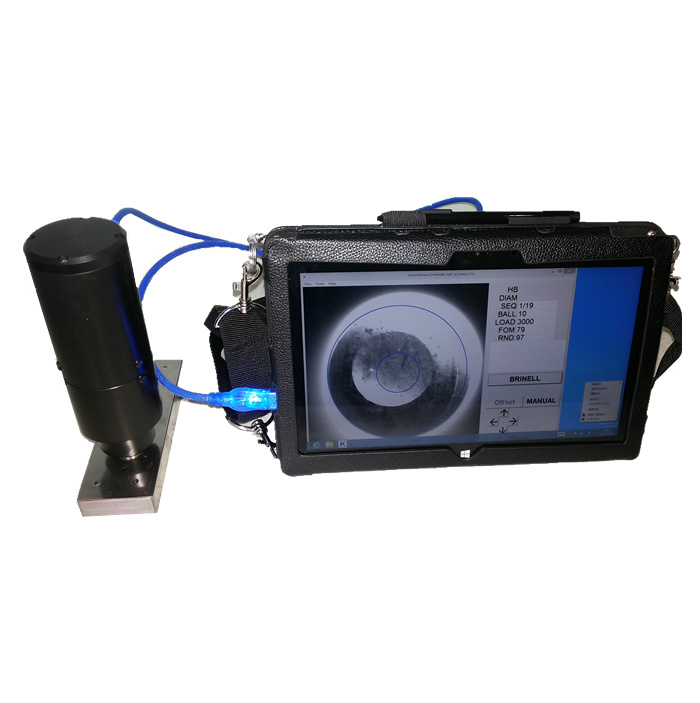

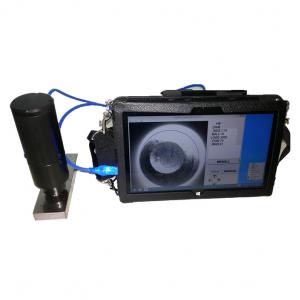

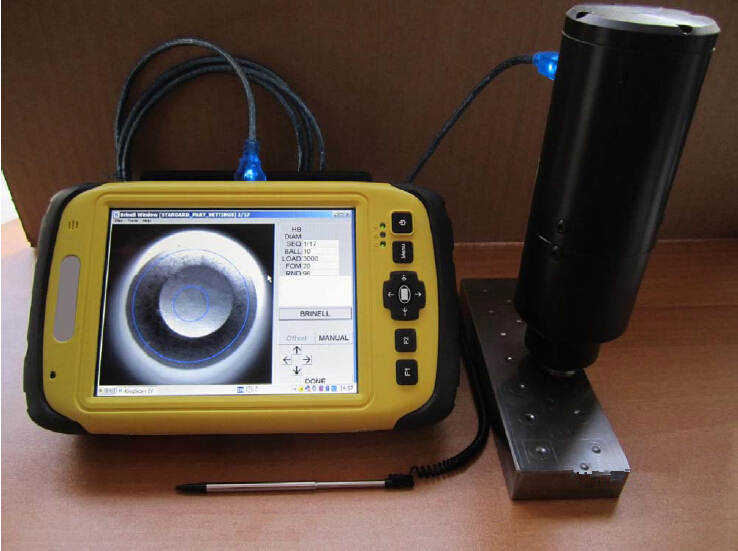

Kingscan IV 是針對臺式和筆記本電腦使用而設計的全自動布氏硬度壓痕測量系統；是當前便攜、方便、準確的全自動布氏硬度壓痕測量系統；該系統徹底結束了人眼光學顯微鏡測量查表計算布氏硬度的傳統模式，是現代數碼技術與計算機測量技術的完美結合。該系統可配合KING便攜布氏硬度計實現現場測量，也可單獨作為布氏硬度壓痕測量系統與任何布氏硬度計構成布氏硬度自動測量系統，同樣適合實驗室測量使用。具有快速、準確、高重復性及高性價比等特點。
Kingscan IV 可以讓沒有任何使用經驗的使用者得到準確的測試結果。測量時只要把攝像頭置于布氏硬度壓痕上，移動攝像頭使壓痕在電子瞄準器內，按下攝像頭上的測量按鈕或者按下計算機鍵盤上的任意鍵即可完成測量。 Kingscan IV將掃描讀取環繞壓痕圓周上多達800個點，可得400個Y方向直徑和400個X方向直徑， 然后依據ASTM E10-10 計算出壓痕直徑，1秒鐘之內即可顯示壓痕直徑和布氏硬度值(HBW)。同時測量軟件界面還會顯示其它特性參數，包括品質因數(FOM-符合測量直徑的點的百分比)，壓痕圓度（RND-壓痕圓度的百分比）、壓球直徑、測試載荷、測試工件序號和測量用時等。
應用范圍 Applications
1、在天然狀態或退火狀態下鋼的布氏硬度值與抗拉強度值；
2、在精練淬火或淬火加回火狀態下鋼的布氏硬度值與抗拉強度值；
3、鑄鐵的布氏硬度；
4、黃銅鑄件的布氏硬度；
5、輾壓黃銅的布氏硬度；
6、紫銅的布氏硬度；
7、錫青銅合金的布氏硬度；
8、鋁合金鑄件的布氏硬度；
9、特別適用于工作現場對大型零部件進行布氏硬度的檢驗；
性能特點 Performance characteristics

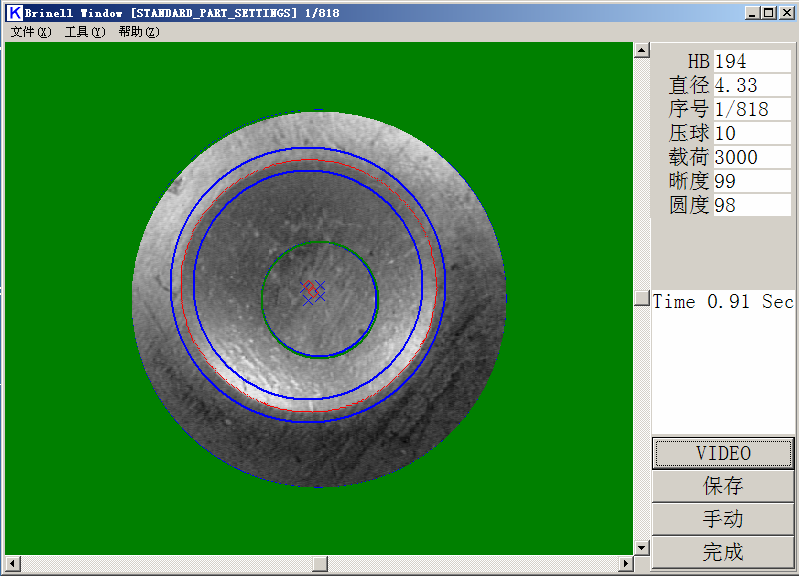

■ 測量界面：同時顯示布氏硬度值、直徑、測試條件、圖像清晰度及圓度。
■ 測試的基本統計數據: 批量大小,批量平均值和標準偏差,過大和過小的不合格數，并可進行自動報警。

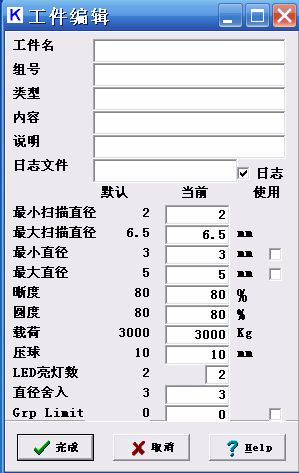

■ 能夠進行參數自定義設置和對單個試件設定參數。
■ 可建立件號、批號組號數據庫，以便錄入和查看測試數據。
■ ASTM - E140 硬度換算表可實現不同硬度制之間的轉換。
■ 繪制數據曲線圖，這是一個時間對硬度的曲線圖。輸入一個時間周期，一幅包括了此周期內所有測試值的曲線圖將顯示在屏幕上， 此圖還顯示該周期內的均值和標準偏差。繪制曲線的硬度數據可以是布氏硬度值也可以是壓痕直徑。

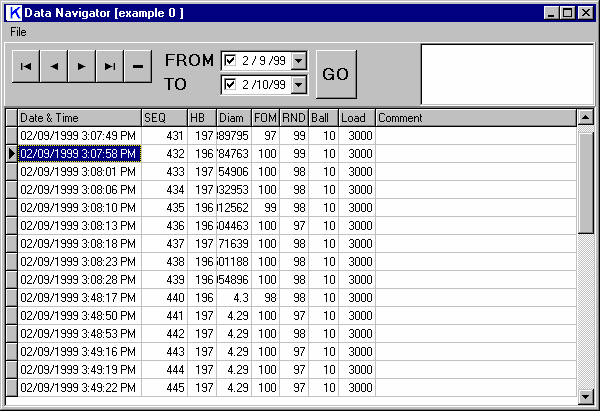

■ 數據查詢功能可以查詢?nèi)我辉嚇拥乃袛?shù)據。輸入一個特定的時間周期，屏幕將顯示對應的所有測試數據。
■ 具有一個簡便的校準程序。
■ 多重目標選擇，用于在測試時幫助對準布氏硬度壓痕。
■ 能夠連接大多數條形碼閱讀器。
■ 能夠分類整理測試值信息，用于統計學的過程控制（SPC）程序。
技術指標 Technical indicators
1、用途：此設備屬布氏硬度壓痕直徑測量裝置，可作為硬度計的組成部分使用，也可單獨作為一臺儀器使用。
2、試驗力范圍：62.5 kgf, 100kgf, 125kgf, 187.5kgf ,250 kgf, 500 kgf ,750 kgf, 1000 kgf , 1500 kgf, 3000kgf；涵蓋布氏硬度所有試驗力，可通過軟件快捷設置；并可設置非標試驗力實現特殊規格硬度計布氏硬度壓痕測量顯示布氏硬度值。
3、壓頭直徑：2.5mm,5mm,10mm。
4、硬度測量范圍：8HBW—650HBW。
5、壓痕測量范圍：0.1mm—6.5mm。
6、 壓痕測量精度：±0.25%；符合美標ASTM E10-10中壓痕測量裝置TYPE A型的規定：
鏡臺測微尺與測量裝置工作范圍內每個間隔上誤差不大于TABLE 2中TYPE A 型與使用壓頭直徑相對應的最小顯示分辨率。
| TABLE 2 Resolution and Graduation Spacing of Indentation |
| Measuring Devices |
| Ball Diameter mm | Type A | Type B |
| Minimum Indicator Resolution mm | Maximum Graduation Spacing mm |
| 10 | 0.0100 | 0.100 |
| 5 | 0.0050 | 0.050 |
| 2.5 | 0.0025 | -- |
| 1 | 0.0010 | -- |
7、 放大倍率：20X
8、 電源：電腦USB供電
9、 工作環境：溫度10—40℃、相對濕度＜85%
10、 符合ASTM E10-10標準。
標準配置 Standard configuration
1、具有牢固縮醛樹脂機殼保護的高速CCD攝像頭。
2、15英尺(4.5米)和6英尺(1.8米) USB 電纜各一根。
3、校準塊，用于校準Kingscan IV 測量系統。
4、Kingscan IV 軟件批安裝盤。
5、用戶使用指南和參考手冊。
6、安全攜帶箱。
7、平板電腦（選配）
