【技術交流】-【自準直儀】光電自準直儀《平行度測量》的操作說明
平行度測量（Test for Parallelism）
1. 測量前準備
1.1、確認基準線和被測線。

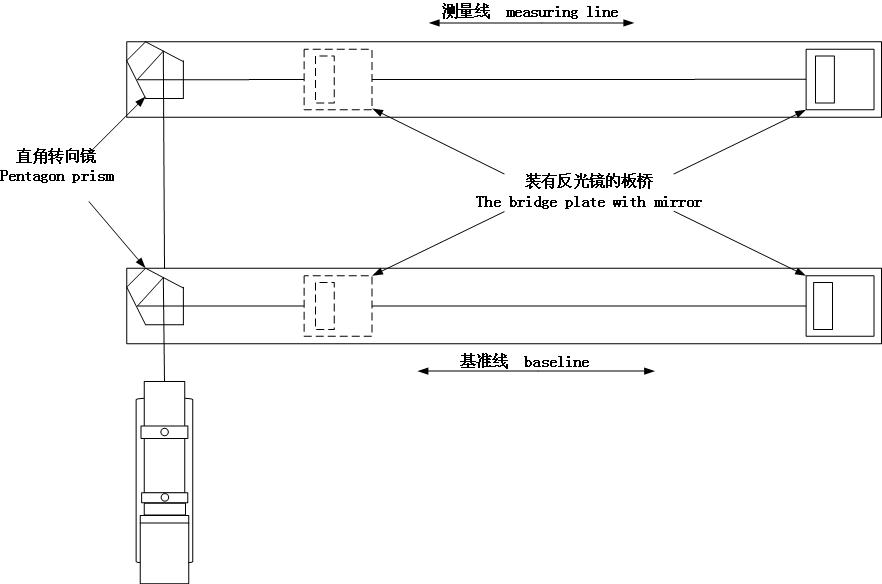

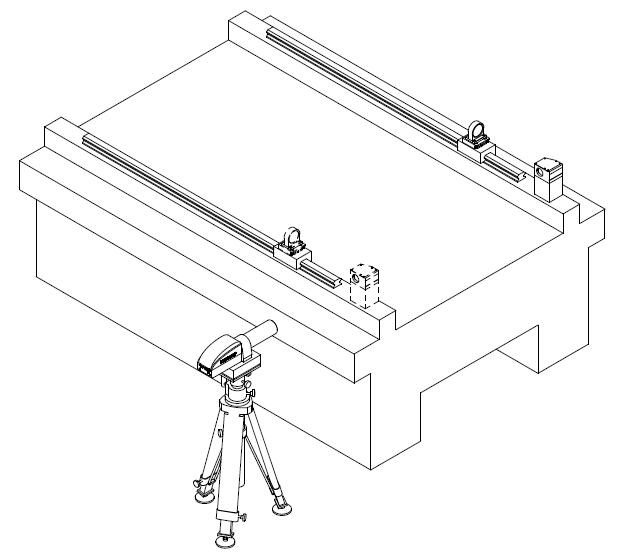

圖1：平行度測量示意圖
1.2、安裝自準直儀
將自準直儀安放穩固基座上，并連接各線纜，啟動測量用電腦。
1.3、自準直儀調整
a)、將測量板橋置于基準線上轉向棱鏡近端，運行自準直儀軟件并啟動測量；
b)、在自準直儀上放置激光找準器，使激光束打在轉向棱鏡中心附近，調節反射鏡，使返回光束重合到光源發出點。取下激光找準器，輕輕敲動反射鏡或板橋，調整X軸測量值在原點附近，通過自準直儀俯仰微調旋鈕，調整Y軸測量值到原點附近；
c)、輕輕敲動反射鏡，使X軸測量值在±1000″范圍內變化，此過程中，要求Y軸測量值變化量小于10″；
d)、如未達到要求，松開自準直儀底座上的鎖緊旋鈕（或手柄），轉動自準直儀光管，之后再鎖緊自準直儀；
1.4、自準直儀同軸調整
a)、反射鏡或測量板橋置于基準線上轉向棱鏡近端，將兩軸測量值調整到原點附近；
b)、在基準線移動反射鏡到轉向棱鏡遠端，通過自準直儀水平和垂直調整旋鈕，使該位置兩軸測量值亦在原點附近；
c)、將轉向棱鏡置于測量線前端，將板橋放置于測量線上轉向棱鏡近端，在自準直儀上放置激光找準器，使激光束打在轉向棱鏡中心附近，調節反射鏡，使返回光束重合到光源發出點。取下激光找準器，輕輕敲動反光鏡，調整X軸測量值到原點附近。
2. 數據測量
數據測量應在開機預熱三十分鐘后進行！
2.1、基準線測量
a)、將轉向棱鏡置于基準線前端放正，將反射鏡移動到轉向棱鏡近端，按F9保存第一個測量值；
b)、移動反射鏡到下一測量點，按F9保存測量值；
c)、重復（2），直到基準線測量完成。
2.2、被測線測量
a)、將轉向棱鏡置于測量線前端放正，將反射鏡置于被測線上轉向棱鏡近端，保存測量值；
b)、反射鏡到下一測量點，按F9保存測量值；
c)、重復（2），直到被測線測量完成。
2.3、保存測量數據
當基準線和測量線上所有測量點均測完后,按F1停止運行,再次點擊F9,指定路徑保存數據文件。
注：基準線和被測線測量過程中,自準直儀位置不可移動！
3. 數據處理
3.1、導入數據、設定參數

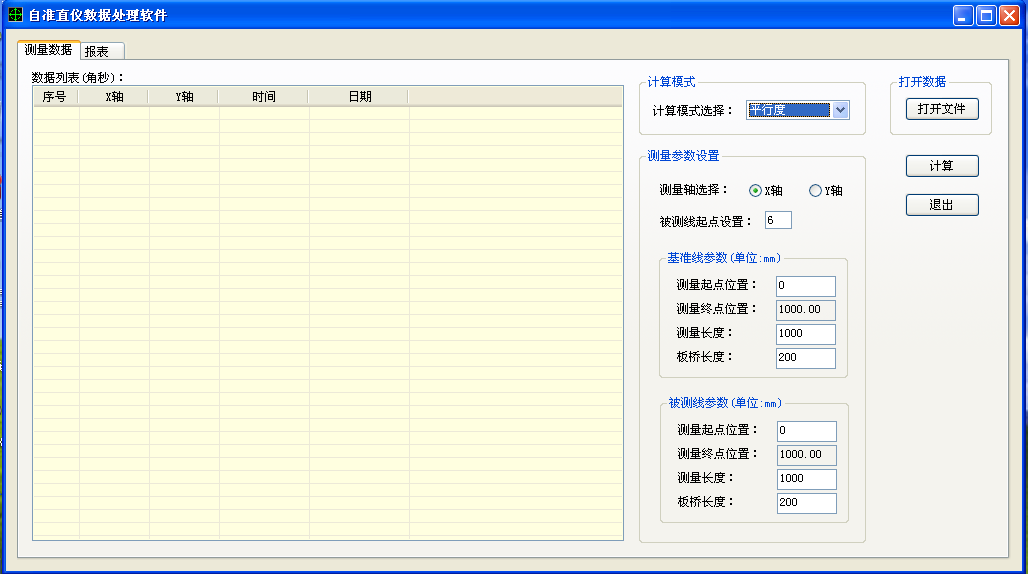

圖2.平行度計算軟件
a)、當測量完成后,停止軟件,打開平行度計算軟件,如上圖所示；
b)、點擊“打開數據”按鈕,將之前保存的數據文件導入,測量數據將顯示在平行度計算軟件的數據列表中；

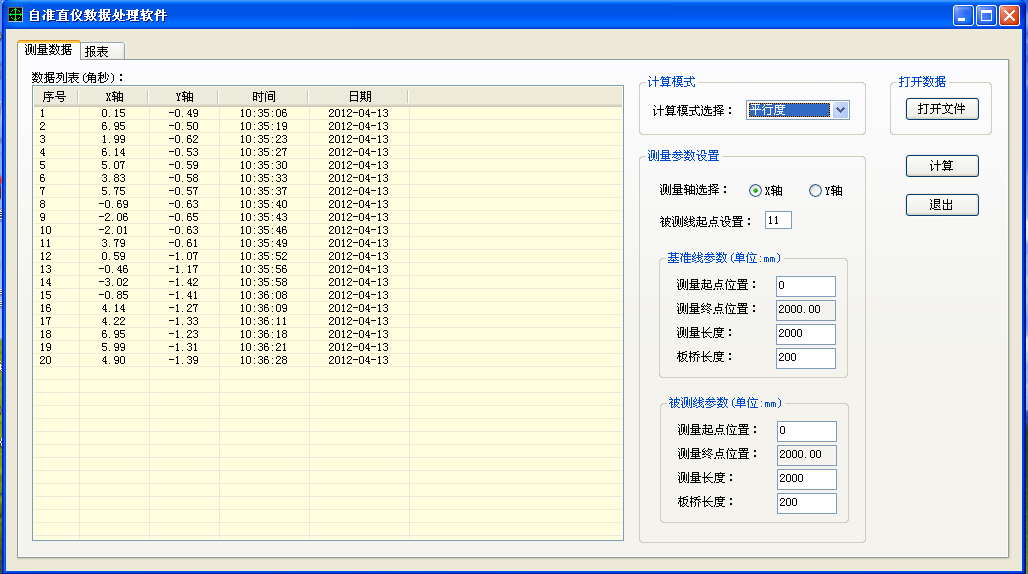

圖3.導入測量數據
【參數設置】--【計算模式】--選擇計算平行度
a)、測量軸選擇
選擇用于平行度計算的測量軸。
b)、被測線起始點
根據數據列表中被測線起始點的序號進行設置；如上圖中前10點位參考軸測量數據，后10點位待測軸參考數據；被測線起始點為11；
c)、基準線參數、被測線參數Baseline parameters、measuring line parameters
需設定測量起點，測量長度和板橋長度，測量終點不可修改，由軟件根據啟點、板橋長度和測量點數計算；軟件將對測量長度和計算得出的測量終點進行核對。
3.2、計算平行度結果
完成以上步驟后，點擊“計算”按鈕，軟件進行平行度計算，并切換到處理結果報表界面。如下圖所示。

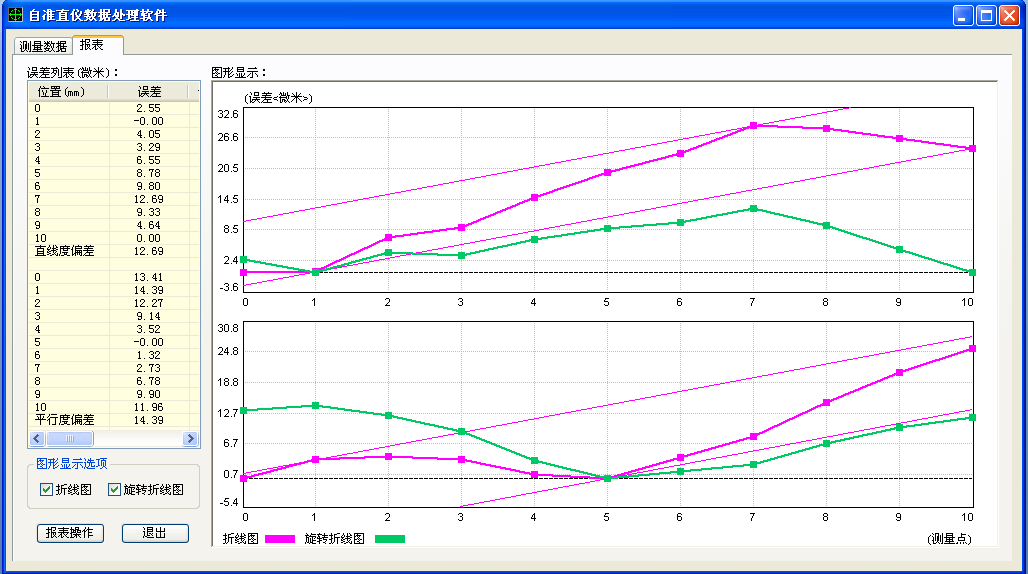

圖4.報表界面
3.3、報表操作
計算處理完后，可以將報表保存和打印。
a)、設置表頭
點擊報表操作，將彈出報表表頭設置對話框，如下圖所示：

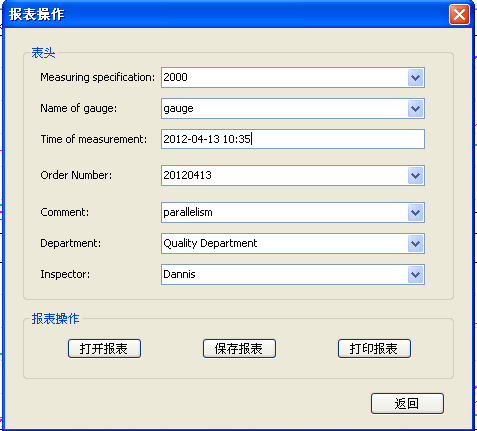

圖5.報表表頭設置
b)、打印報表

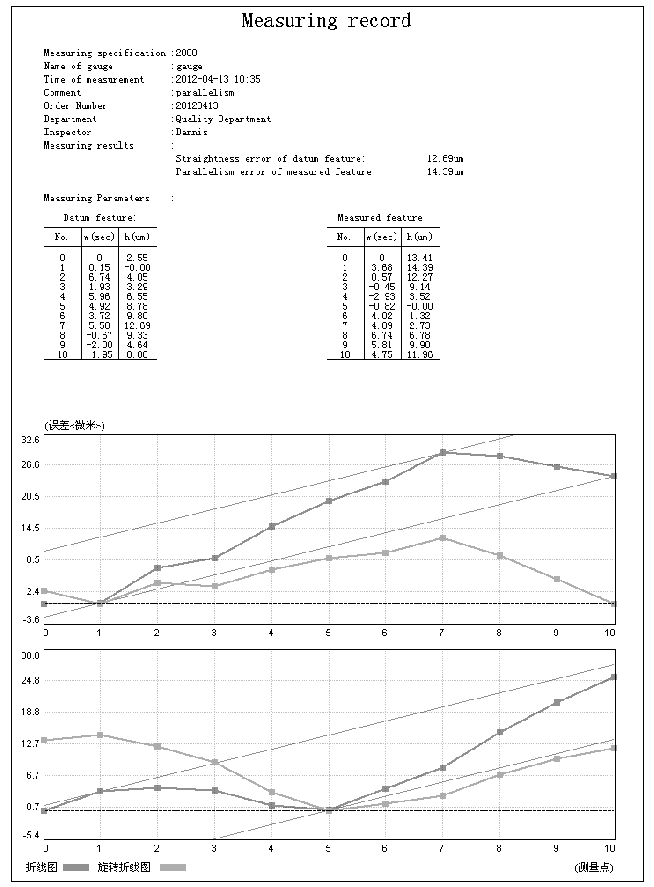

圖6 報表示例
